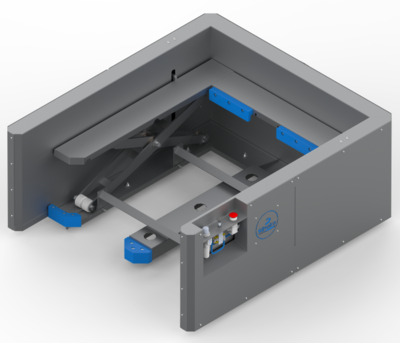

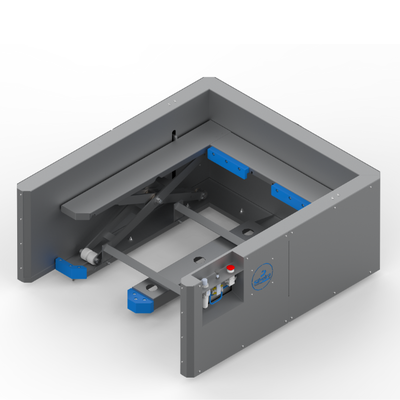

Estrado Pantográfico Pneumático


1
2
3
Estrado site

Patente Requerida BR 20 2018 069232 7

Fornecer um equipamento que ofereça as condições ergonômicas para fazer as operações de paletização e despaletização de produtos.

No caso da paletização o equipamento começa com altura de 570mm (palete 100mm), o operador vai colocando carga sobre o palete, a medida que a carga for aumentando o estrado vai baixando automaticamente até chegar no piso então pode-se completar a carga.

No caso de fazer a despaletização, o equipamento começa no nível do piso, coloca-se o palete cheio em cima da base dele, e pode-se começar a despaletizar a carga, na medida que vai se tirando a carga de cima o estrado vai subindo proporcionando uma condição ergonômica de trabalho.

A carga de trabalho que move o estrado para paletizar é de 350 kg, já para despaletizar é de 280 kg com 7,5 BAR de pressão (estes valores são aproximados podendo ter pequenas variações).



  1. Descrição Geral do Equipamento:
  • Largura: 1.580 mm
  • Altura: 480 mm
  • Comprimento: 1.380 mm
  • Altura de elevação: 500mm



  • Características Construtivas:
  • Estrutura para levantamento de paletes em chapa # 4,76 mm;
  • Dispositivo retrátil em chapa # 6,35mm;
  • Rodas de movimentação Ø76mm;
  • Acionamento pneumático;
  • Descida da estrutura de paletes acionada por peso;
  • Possibilidade de transportar o estrado pantográfico por paleteira;



2.   Documentos que acompanham o equipamento:

  • ART de projeto e fabricação;
  • Manual técnico de operação;
  • Manual técnico de manutenção;

Lista de todas as peças de manutenção codificadas.
